環(huán)氧煤瀝青防腐面漆漆膜產(chǎn)生開裂現(xiàn)象的處理對策
導(dǎo)讀：環(huán)氧煤瀝青防腐面漆具有漆膜堅(jiān)硬、良好的機(jī)械性能、優(yōu)異的耐堿、耐水、耐鹽水、耐油性、耐化學(xué)性能，故被用···

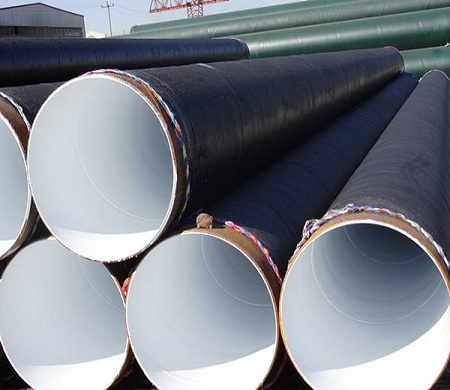

環(huán)氧煤瀝青防腐面漆具有漆膜堅(jiān)硬、良好的機(jī)械性能、優(yōu)異的耐堿、耐水、耐鹽水、耐油性、耐化學(xué)性能，故被用于地下輸油管道、熱力管道、 海水、淡水的管道外壁防腐，水閘防腐面漆，還可用于防水處理池、貯水池煤礦豎井井架等防腐面漆與玻璃纖維布包扎配套使用，具有優(yōu)異的防腐涂裝效果。無論用在什么領(lǐng)域常見的一些涂裝漆病是避免不了的，本篇文章主要講述環(huán)氧漆漆膜產(chǎn)生開裂現(xiàn)象的原因及處理對策。
環(huán)氧漆漆膜開裂現(xiàn)象主要分為以下兩種：
開裂：漆膜表面出現(xiàn)深淺大小各異的裂紋，從裂紋處可以見到下層表面;
龜裂：漆膜呈現(xiàn)龜背花紋式樣的細(xì)小裂紋;
1、環(huán)氧煤瀝青防腐漆漆膜開裂原因
(1)使用不配套的底漆與面漆，涂膜受機(jī)械作用，溫度變化等外界影響而產(chǎn)生收縮應(yīng)力，引起漆膜龜裂或開裂。
(2)底漆未完全干透就涂刷面漆或**層面漆涂刷過厚，未等到完全干透開始涂第二層面漆，使兩層漆內(nèi)外伸縮不一致。
(3)室內(nèi)用漆用于室外或金屬表面底漆用于木材。
(4)木質(zhì)底材的松脂沒有經(jīng)過處理和清除，日久會滲出漆膜，造成局部龜裂。
(5)木材含水率太高，日久發(fā)生變形引起開裂;
(6)固化劑加入過多，或者使用錯誤的固化劑;
(7)施工過厚;
(8)施工環(huán)境惡劣，溫差大、濕度大，漆膜受冷熱而伸縮，引起龜裂。
2、環(huán)氧煤瀝青防腐漆漆膜開裂處理對策
(1)底漆與面漆應(yīng)配套，底漆與基材要配套。
(2)底層干透后再涂裝下道漆，面漆**層宜稀宜薄，干后再涂第二層。
(3)選用合適的涂料品種，尤其是室外用漆，要選擇耐候性好的涂料。
(4)要將木質(zhì)底材的松脂鏟除，用酒清揩干凈，并用封閉底漆作封閉處理。
(5)按指定的配比施工;
(6)不要厚涂，總厚度不要超過150μm。
(7)在適宜的環(huán)境條件下施工，涂裝前充分?jǐn)嚢栌推帷?/span>
(8)木材含水率控制在12%以下。
